tecplot 如何做涡量图

milaoshu

相信很多人都有这个疑问，会的帮忙解答下，假设fluent 已经输出涡量了，怎样才能做出下面的效果

onesupeng

好吧，要想做到这个还真不大容易。

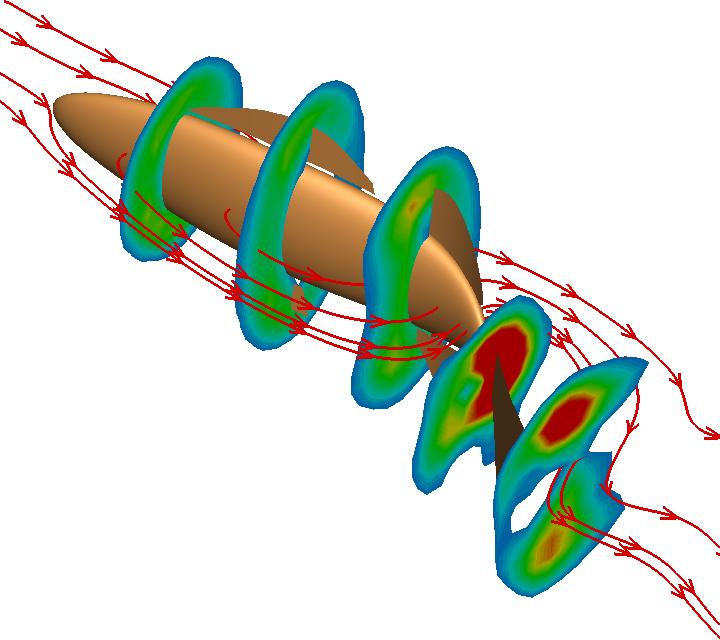

先说第一幅图。流线部分可以通过点击streamline的那个框，进去就知道该怎么做了。再说那几个界面的做法：采用data->extract->slice from plane，截相应的几个面，取消每个面的shade。然后显示每个面的等值线云图。点击进入云图color cutoff，选取恰当的值，并调节levels里面的东西，就可得到第一图。

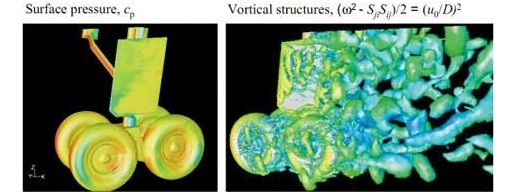

第二图是固体面上的压力云图，没有难度。

第三幅图是Q准则的涡结构。首先计算出Q值，采用iso-surface of Q，然后采用某个量着色，就可以。如果你不会计算Q值，那么用涡量的绝对值就可以，也可以得到大同小异的东西。

onesupeng

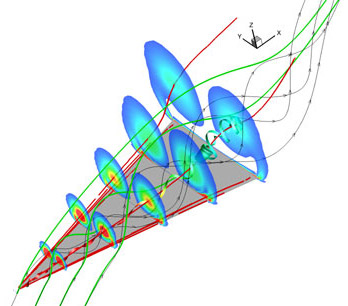

为了表明我不是乱盖，做一个示例

[ 本帖最后由 onesupeng 于 2013-1-24 01:44 编辑 ]

milaoshu

多谢onesupeng兄的回复 学习了 呵呵

shirazbj

好强呀。

milaoshu

你这个图的截面大小和形状是怎么控制的啊

onesupeng

原帖由 milaoshu 于 2013-1-24 04:38 发表


登录/注册后可看大图

你这个图的截面大小和形状是怎么控制的啊

点击进入云图color cutoff，选取恰当的值，就可以控制大小，形状由流动特征控制

zhu_qingfei

请教 怎么在tecplot里做出二维的涡量图 也就是vorticity magnitude

小七工作室

直接有那个选项的

军火库

onesupeng 发表于 2013-1-24 09:37
好吧，要想做到这个还真不大容易。

先说第一幅图。流线部分可以通过点击streamline的那个框，进去就知道 ...

大神， 你好，我老师让我做一个Q准则的三维涡量图，就是楼主那样的，由于学的很肤浅，都不知道怎么做，还希望大神指点一二。
      希望能具体到步奏，最好是有步奏截图，由于老师催得紧，大神能帮小弟一下的话，那真是感激不尽！

海洋之心

onesupeng 发表于 2013-1-24 09:37
好吧，要想做到这个还真不大容易。

先说第一幅图。流线部分可以通过点击streamline的那个框，进去就知道 ...

大神请问下，我这里在网上搜到一个在tecplot里实现Q准则的代码{Q}=-1/2*((ddx({u}))**2+(ddy({v}))**2+(ddz({w}))**2)-ddy({u})*ddx({v})-ddz({u})*ddx({w})-ddz({v})*ddy({w})。请问下这个怎么在tecplot中实现

海洋之心

onesupeng 发表于 2013-1-24 12:49
点击进入云图color cutoff，选取恰当的值，就可以控制大小，形状由流动特征控制

F:\

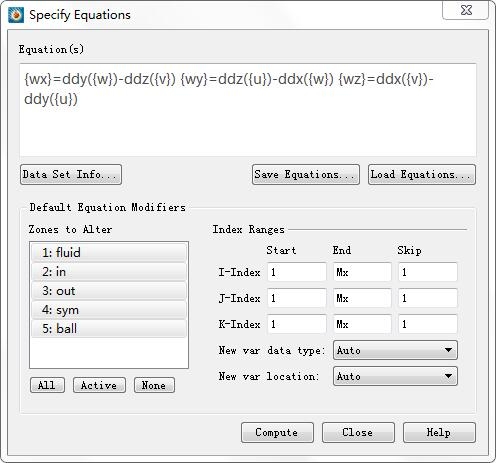

这个粘贴进来后怎么做，没看到有在choose the vector variables 里面选择wx，wy，wz啊，求大神给讲一下
