新人求教,自己琢磨了快十多天了,感谢大佬

[复制链接]
发表于 2020-3-17 10:32:42 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?注册

x
画一个三维射流稳定燃烧室,图大概是这个样子,要求的网格形式是这样的,但是我自己划分完块,关联了点,关联了线,用O型网格之后就不知道该怎么操作了,四个射流空周围的网格质量也不行,而且也没法画成要求的那样,有没有大佬知道怎么操作吗

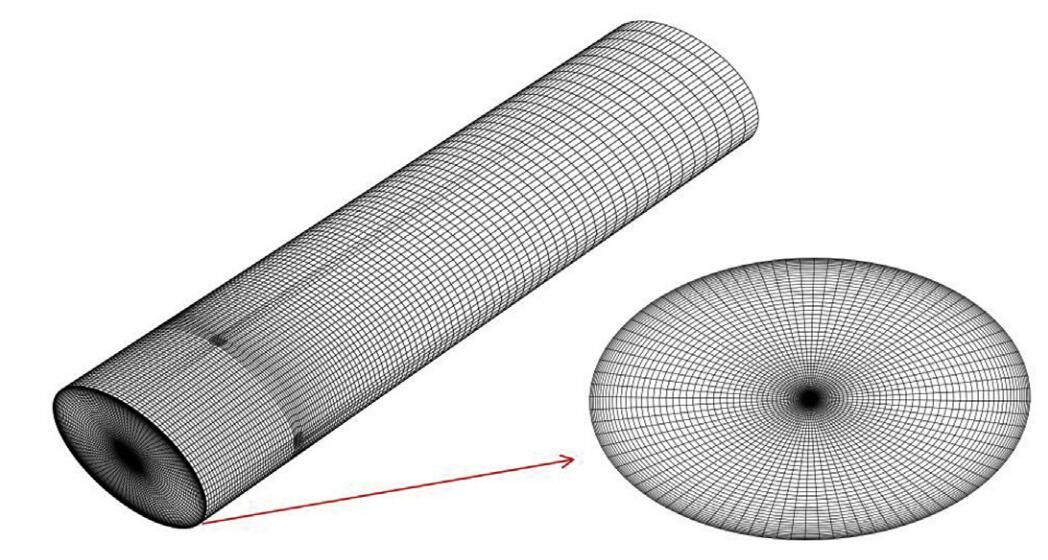

网格

网格

几何图

几何图

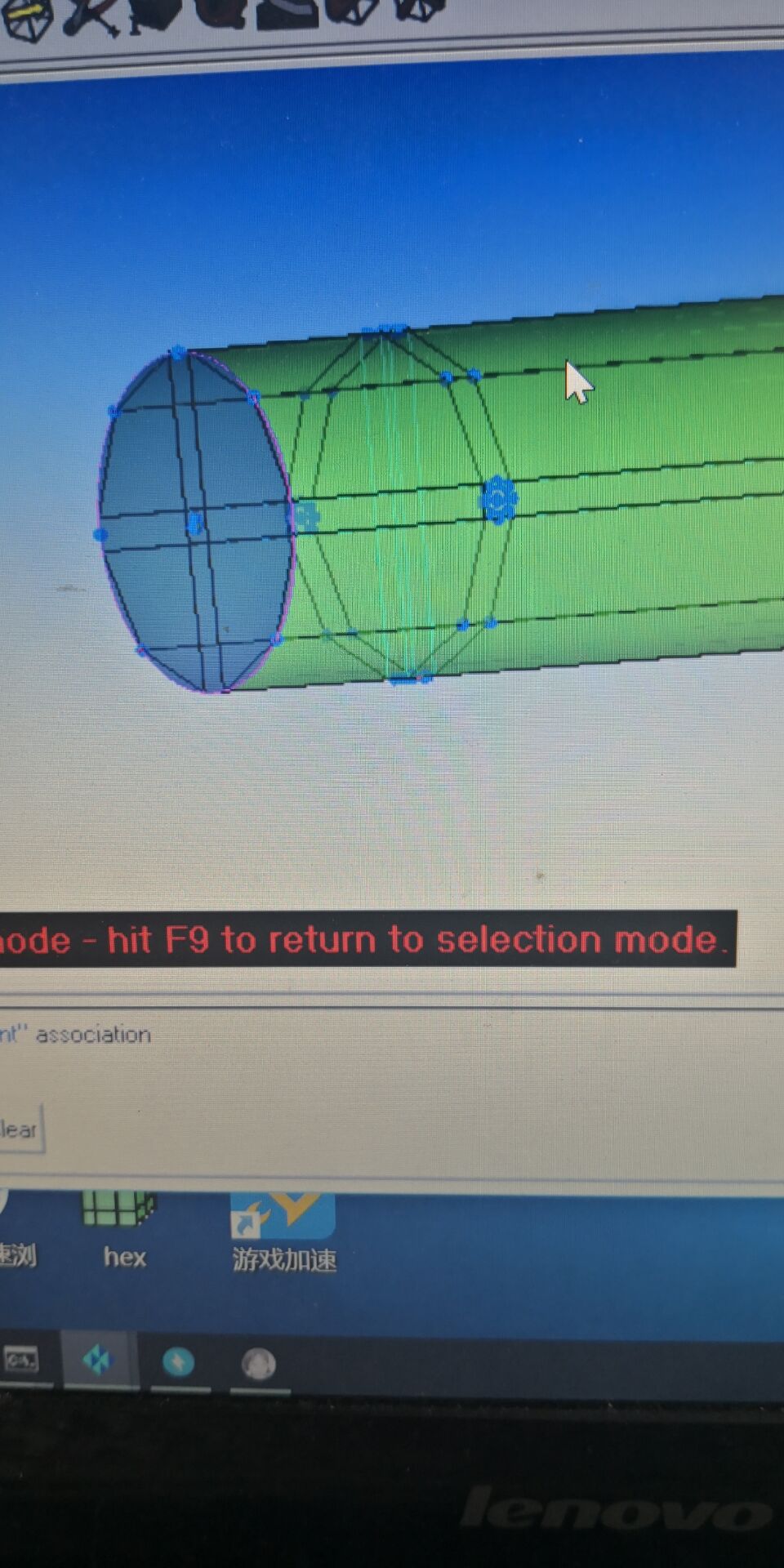

这是进口处

这是进口处

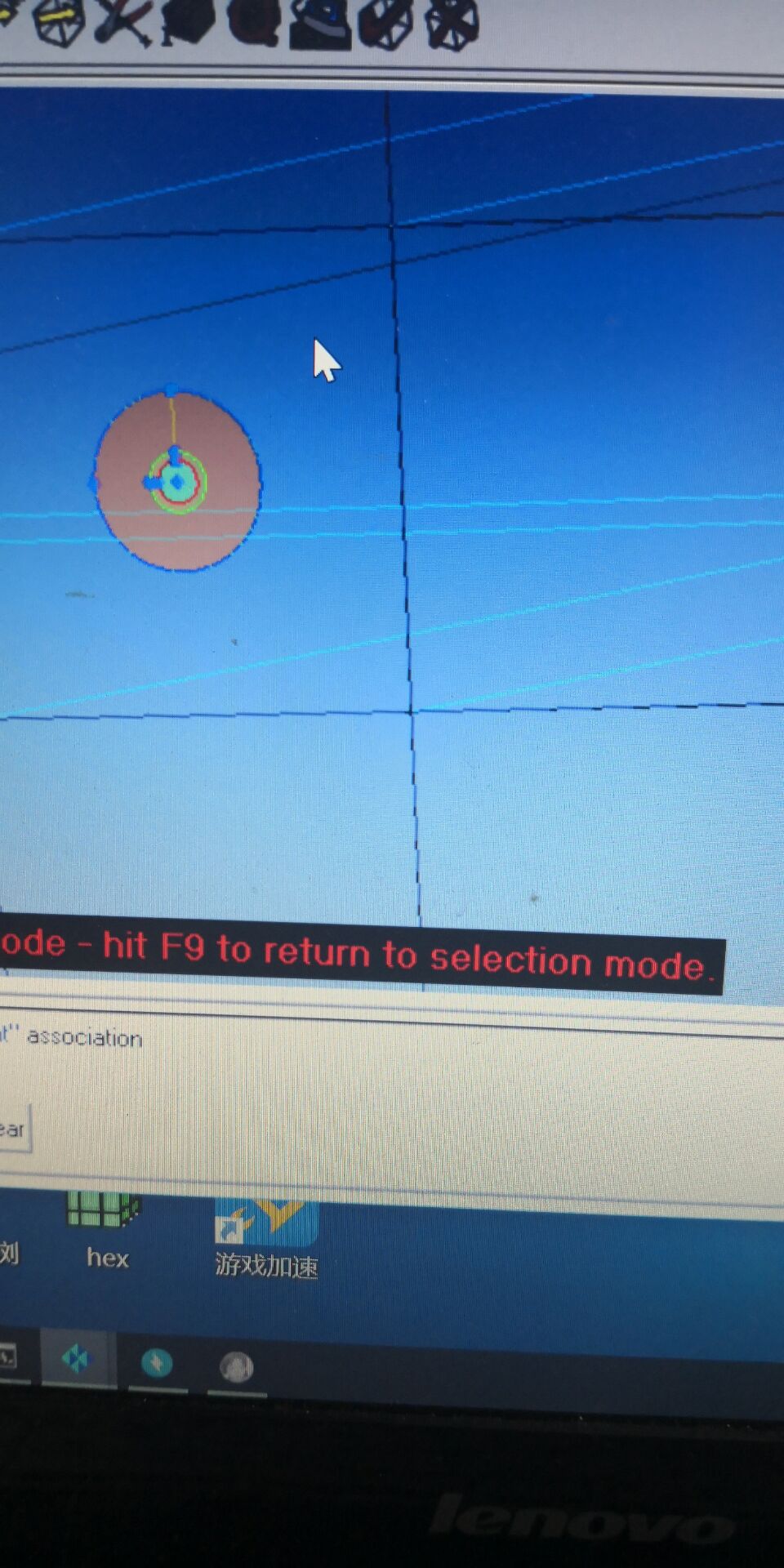

这里是四个射流孔

这里是四个射流孔
 楼主| 发表于 2020-3-17 10:45:33 | 显示全部楼层
或者有没有大神会画,可以录个视频教一下,有偿
发表于 2020-3-29 12:23:01 | 显示全部楼层

回帖奖励 +1 流金金钱

多尝试并不困难吧,或者几何文件挂出来

点评

感谢大佬提醒,刚入门不太会画  详情 回复 发表于 2020-3-30 11:18
 楼主| 发表于 2020-3-30 11:18:05 | 显示全部楼层
lgdindon 发表于 2020-3-29 12:23
多尝试并不困难吧,或者几何文件挂出来

感谢大佬提醒,刚入门不太会画
 楼主| 发表于 2020-3-30 11:19:11 | 显示全部楼层
为啥我在icem里画的几何结构上传不了
 楼主| 发表于 2020-3-30 11:23:27 | 显示全部楼层
我把几何文件压缩了上传一下,有没有大佬会的,跪谢

combustor5.zip

24.18 KB, 下载次数: 12

 楼主| 发表于 2020-3-30 11:24:30 | 显示全部楼层
大概就是头部有一个气体孔,四周四个射流孔,四个射流空那里不知道怎么划分网格了
 楼主| 发表于 2020-3-30 11:24:45 | 显示全部楼层
十分感谢各位大佬
发表于 2020-7-20 14:01:03 | 显示全部楼层
楼主,请问这个问题你解决了嘛?好想知道怎么画的

点评

解决了  详情 回复 发表于 2021-12-21 08:56
 楼主| 发表于 2021-12-21 08:56:40 | 显示全部楼层
北冥小鱼 发表于 2020-7-20 14:01
楼主,请问这个问题你解决了嘛?好想知道怎么画的

解决了
