在AutoCAD中建立三维模型后输出为.sat,选择要输出的体,保存。打开gambit,FILE-import-ACIS,即可读入在cad中建立的模型。在三维体内部要流通的porous体之间要设置成interior,在导出gambit中将porous手动设置成fluent。我建立的三维模型面太多,我就全选,然后face全connect,这样我的问题是:1、在一个竖直面内的两个平面(法向水平,两面相交为一条直线,图中V1、V2体外表纵面,即标字处的两面)将会被connect成什么?是不是只合并交线处形成一个大面且gambit仍可以默认成wall?在一个平面内的两个平面我想要默认成wall,这样的平面在connect后还能默认成wall吗?2、两个大小不一样的纵面(法向水平,相交为面,即V3、V4体相交的纵面)重合了一部分,face-connect后形成什么?能形成interior吗?3、怎样在gambit中设置多孔介质区域为fluid? |
-

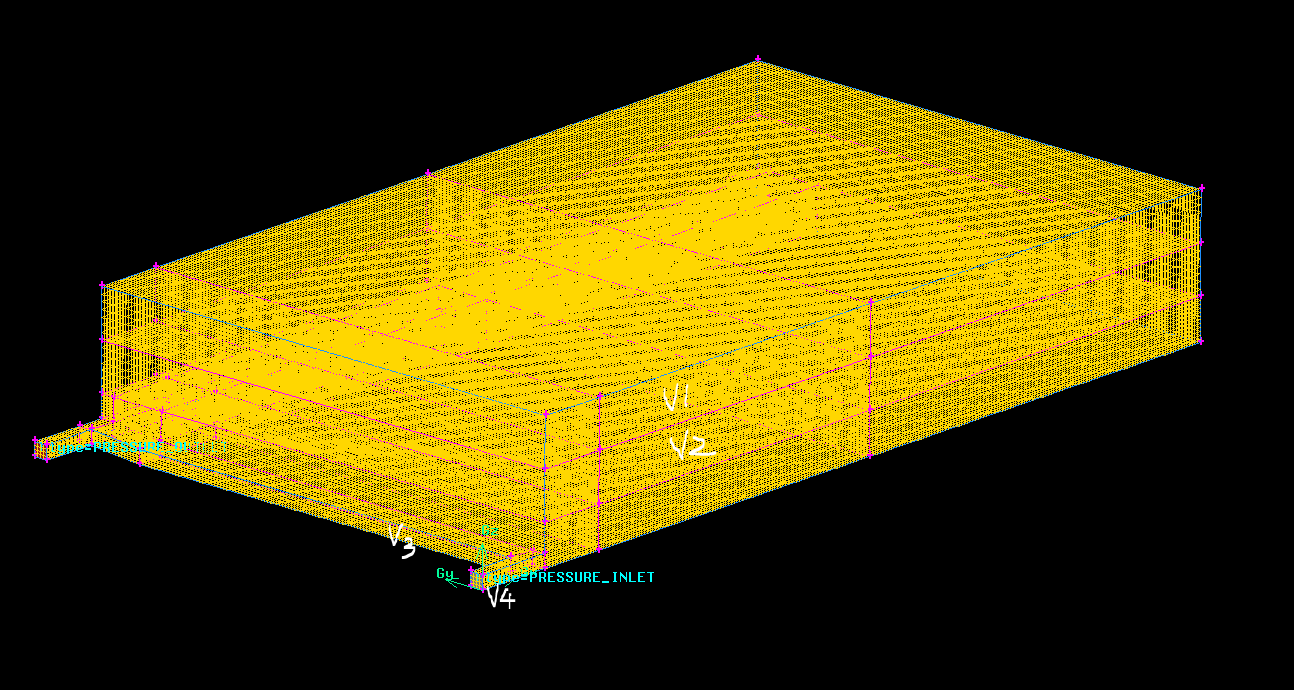

问题描述的三维模型
|
