求助用ICEM 画半球体问题

dirrty · 发表于 2014-4-17 22:21:40

您需要登录才可以下载或查看，没有账号？注册

x

本人现在在用ICEM 画一个几何模型，模型有一个半球体，中间有一个进气孔。用了O-block划分，但是网格质量在球体部分相当差（具体见附件），不知道该怎么处理了，求大神帮助啊~

dirrty · 发表于 2014-4-18 09:27:58

求大神帮忙解决呀~~~

浪子轻狂 · 发表于 2014-4-19 08:31:20

这个网格没什么难度啊，就是连着做两个ogrid而已

dirrty · 发表于 2014-4-20 14:27:30

求具体指导啊~~小弟跪谢了~~

浪子轻狂 · 发表于 2014-4-21 09:28:39

dirrty · 发表于 2014-4-22 22:03:05

真是谢谢您了。我选上下两个face，做了两个o-block，可是网格质量还没有你画的那么好啊~

。网格质量还在圆弧那一圈质量很差......

浪子轻狂 · 发表于 2014-4-23 12:46:13

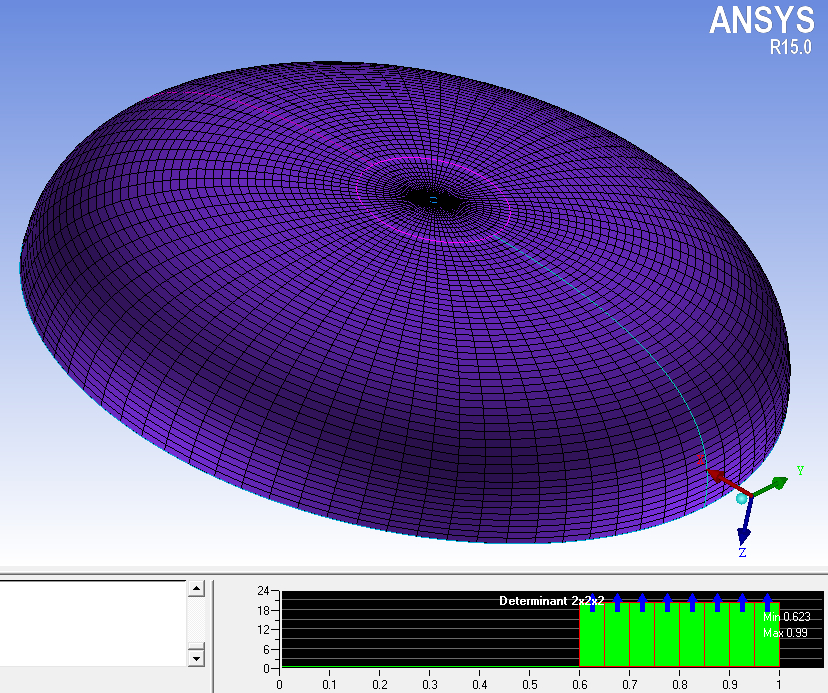

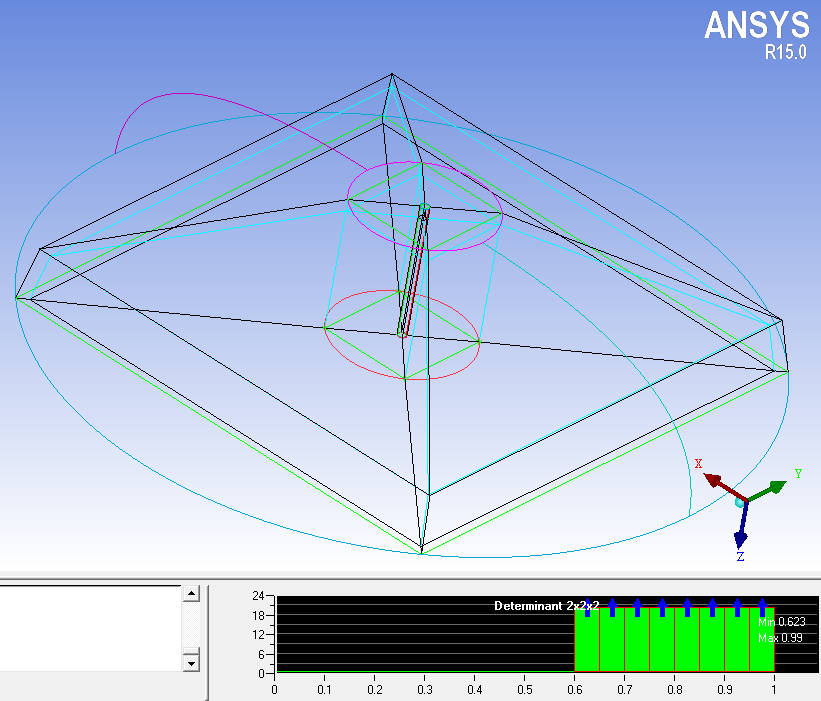

看清楚了，总共三个ogrid。等到你画的模型和我一样多，你的网格质量就和我画的一样好了。

dirrty · 发表于 2014-4-23 19:26:47

好的，真是非常谢谢您~我再好好研究一下！

dirrty · 发表于 2014-5-8 11:37:22

您好，因为这只是我模型的一小部分，在整体划分的时候还出现了些问题。我不清楚这个弧形底该怎么切o-block，请问您能不能把这个模型的project发送给我？我想看看您是怎么切o-block的，也想看看您的思路。麻烦您了，谢谢了！

dirrty · 发表于 2014-5-8 17:01:35

您好。附件是我完整的几何模型，想尽了各种办法，但网格质量总是很差，导入到fluent后，还出现了负体积，真不知道该怎么画了，请赐教啊！！

[ 本帖最后由 dirrty 于 2014-5-12 10:11 编辑 ]

dirrty · 发表于 2014-5-12 10:12:50

还是谢谢您了，您5楼给我划分的模型我也自己能够划分出来了~
