求助：0.2mm薄层网格划分求助

然然

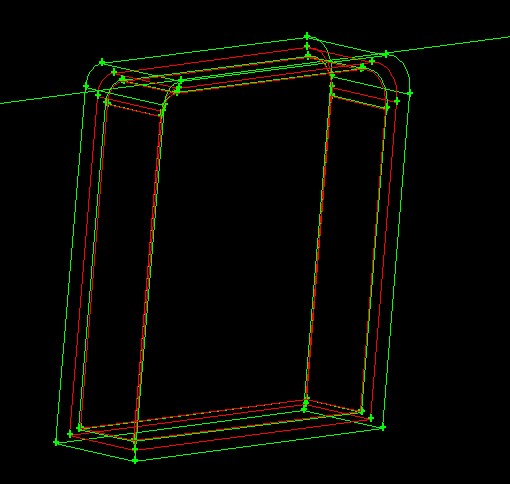

如图有三层，分别为0.2mm，1.5mm，2mm三层，流固耦合，外面为流体域，里面为固体域，每次画最里面0.2mm那层的时候，总提示skew＞0.97，减小尺寸不提示了，但网格质量不好，太大了，也算不下去，求大神指导一下啊


就是直观的看带圆角的这样的一个集体，先在外层包裹一层0.2mm薄层，形状一样，厚度0.2，然后依次是1.5mm，2mm两层，这4个体为固体域，最外层的大矩形体为流体域，采用的耦合壁面，观察气流对里面固体域的冲刷的温度变化的。


模型本身还是比较简单 只是矩形体 在上角部分以后变成两个圆角，主要是加了3层薄层，相当于包裹住一个厚的基体，薄层分别为0.2mm，1.5mm，2mm，加上被保住的基体，这4个是固体域，外面大的矩形体是流体域，而且是流固耦合。


这个模型主要是薄层的网格，因为薄层比最内层基体厚而且大，长宽比突变太大，我用的gambit切块，切了太多块，效果很不好，因为层与层之间都有影响，网格经常会影响而消失，所以做的很不理想，很难画出来





层与层的影响比较大，附件里面是模型的X_T文件和dbs文件，求大神指导。
我自己切块画了，在圆角部位和外部流体域用的非结构网格，在内部切分画的结构，但是有三个体，没画出来结构的，也画不出非结构，我就用这个网格算，很快就发散，还不如，直接整体画的。

[ 本帖最后由 然然 于 2014-5-15 15:20 编辑 ]

然然

求指导啊啊 花不出来

然然

能给点指导吗 大神们啊。。

小七工作室

可以用icem处理下哦

然然

只会gambit。。

然然

没大神救救我吗。。真心不行啊

通流

怎么会呢？这个看起来不难画。

不过，你这样问，别人估计搞不清你的问题。你需要在你的同学或者同事中，找人看一下。

ringtail

我当时看了好几遍都没看明白问的是啥……

然然

就是里面这个薄层 只有0.2mm 外面依次是0.15mm和2mm的薄层，最里面有个基体，最外面是流体域，主要就是这个0.2mm的薄层，一般划分就提示skew＞0.97，布置的密的话 网格又太大，不知道这样说有没有好一点啊？

然然

就是里面这个薄层 只有0.2mm 外面依次是0.15mm和2mm的薄层，最里面有个基体，最外面是流体域，主要就是这个0.2mm的薄层，一般划分就提示skew＞0.97，布置的密的话 网格又太大，不知道这样说有没有好一点啊？

ringtail

这些薄层，都是流场域？
你最好是上个网格拓扑图啥的吧……没用过gambit
我瞎猜一记，skew太大，有没有可能是因为你用的不是O型拓扑呀？
另外，分三层的目的原因是啥？为了更方便生成边界层？

然然

不是的 就外面是流体域 里面三层就相当于防护层 防护最里面的基体 这4个体是固体域，感觉这种画结构不是很好画用gambit的话，但直接画非结构的就提示skew太大，真是头疼，可能是我技术不够吧。。希望能得到一点指点啊

5超7

我是看不懂这是什么东西……大概是我语文不好的关系吧…理解能力不行，让楼主见笑了

我本来没有想回复这个帖子，因为之前就没有看懂。看到上面有版主和坛友回复了，瞎凑一下热闹

这个模型目测楼主没有分区，估计是直接上来就画的，这个模型用gambit划分六面体网格，不分区画起来有点勉强，就算用ICEM，切分block是要花费一点时间的，更何况模型里面还有圆角，处理起来更加费事情。

大致就说这么多吧。。。帮不上什么太多的忙，gambit很久不用了。

然然

是我自己表达的不清楚。。谢谢回复啊。。主要就是那个薄层0.2mm处理起来有点麻烦，分区就是切块吗？我下过一些资料，但讲的都不是很详细，总之，谢谢您的回复。。

通流

你的意思我是有点明白了。不过你的几何形状我还是不清楚。

我想大部分区域大概可以处理成结构化网格。这样网格数目比较容易控制。如果有某些区域，可能是拐弯的区域不好处理，就当成非结构化处理。应该就可以了。
