几何网格划分

jia2010 · 发表于 2013-8-5 15:50:50

您需要登录才可以下载或查看，没有账号？注册

x

在CFD实战技术中有这样一个帖子，
http://www.cfluid.com/bbs/viewthread.php?tid=139132&page=1###
对这样的几何，GridPro可以方便的建立拓扑生成网格

[ 本帖最后由 jia2010 于 2013-8-5 16:15 编辑 ]

a582234617 · 发表于 2013-8-8 19:51:05

面相交的地方：1、2、3、4处是否要添加内部面？

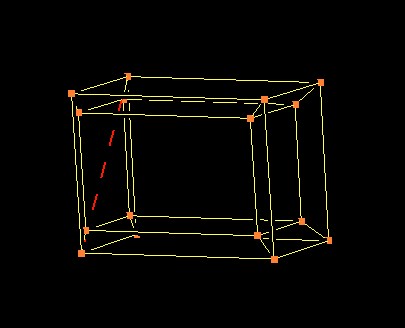

长方体F掉一个面后，得到想象中的wrap

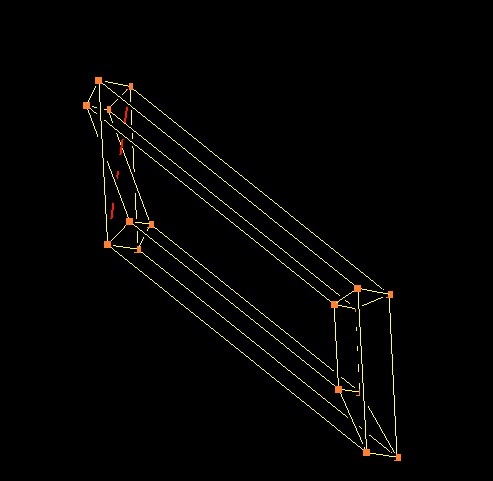

斜六面体F掉一个面后，缩小10%的wrap为何会这个样子？

[ 本帖最后由 a582234617 于 2013-8-8 19:59 编辑 ]

start01981 · 发表于 2013-8-9 09:08:41

内部面用i0做拓扑，然后controlnet就行

拓扑点的位置没多大要求，这么简单的案例10% 5% 1%都行，很快就收敛了

a582234617 · 发表于 2013-8-9 10:13:08

不好意思，我是新手，觉得自己做还是挺难的。

主要是相交的地方不太好处理，我试了用i0，但没有出现那一圈拓扑点。

wrap让我疑惑的不是比例，而是斜六面体F掉一个面wrap得到的拓扑变形了，不知为什么变形，这种变形的wrap能不能用？

让心飞一会 · 发表于 2013-8-9 10:43:25

关注ing。。。。。

start01981 · 发表于 2013-8-9 11:21:03

变形的也能用，其实不用F掉也行，F掉主要是为了让你看清楚拓扑的结构，用i0的时候要把两个相交面中间的一个选为当前面

a582234617 · 发表于 2013-8-11 12:51:56

选为当前面，也选不中那一圈点，不知道为什么，试了很多次都不成功。唉，真想知道方法，要不你发个贴讲一讲？

筱炜轩 · 发表于 2013-8-12 09:10:03

果然高手啊，多多指教！

jia2010 · 发表于 2013-8-14 09:12:03

你的i0怎么样？能试出来吗？

a582234617 · 发表于 2013-8-14 09:27:20

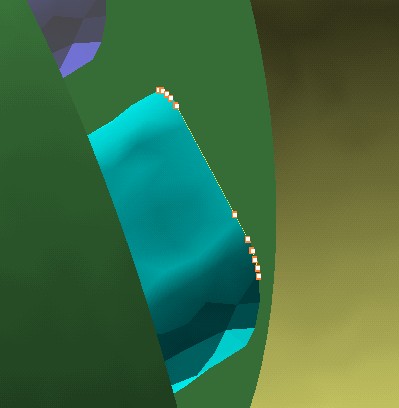

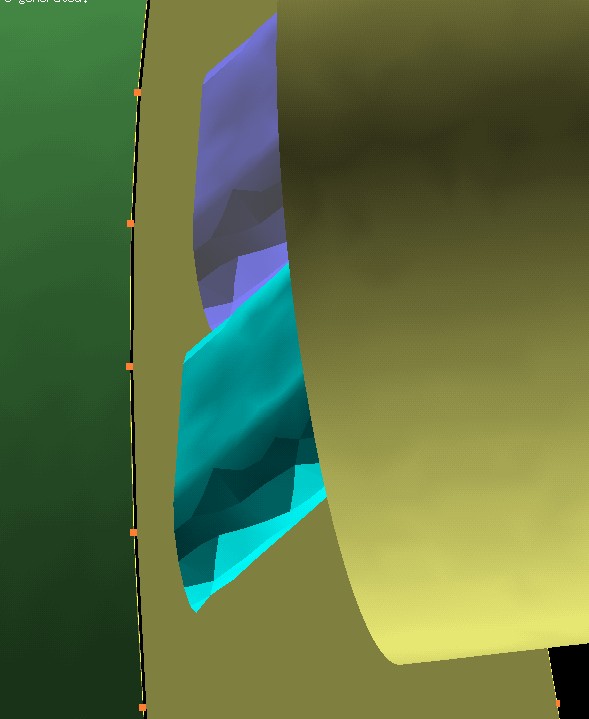

把其中一个选为当前面，要么出现最外面一圈的点，要么提示1 Corner generated，要么只选到一半的点，就是选不中那一圈

yjf11230301 · 发表于 2014-1-6 13:51:11

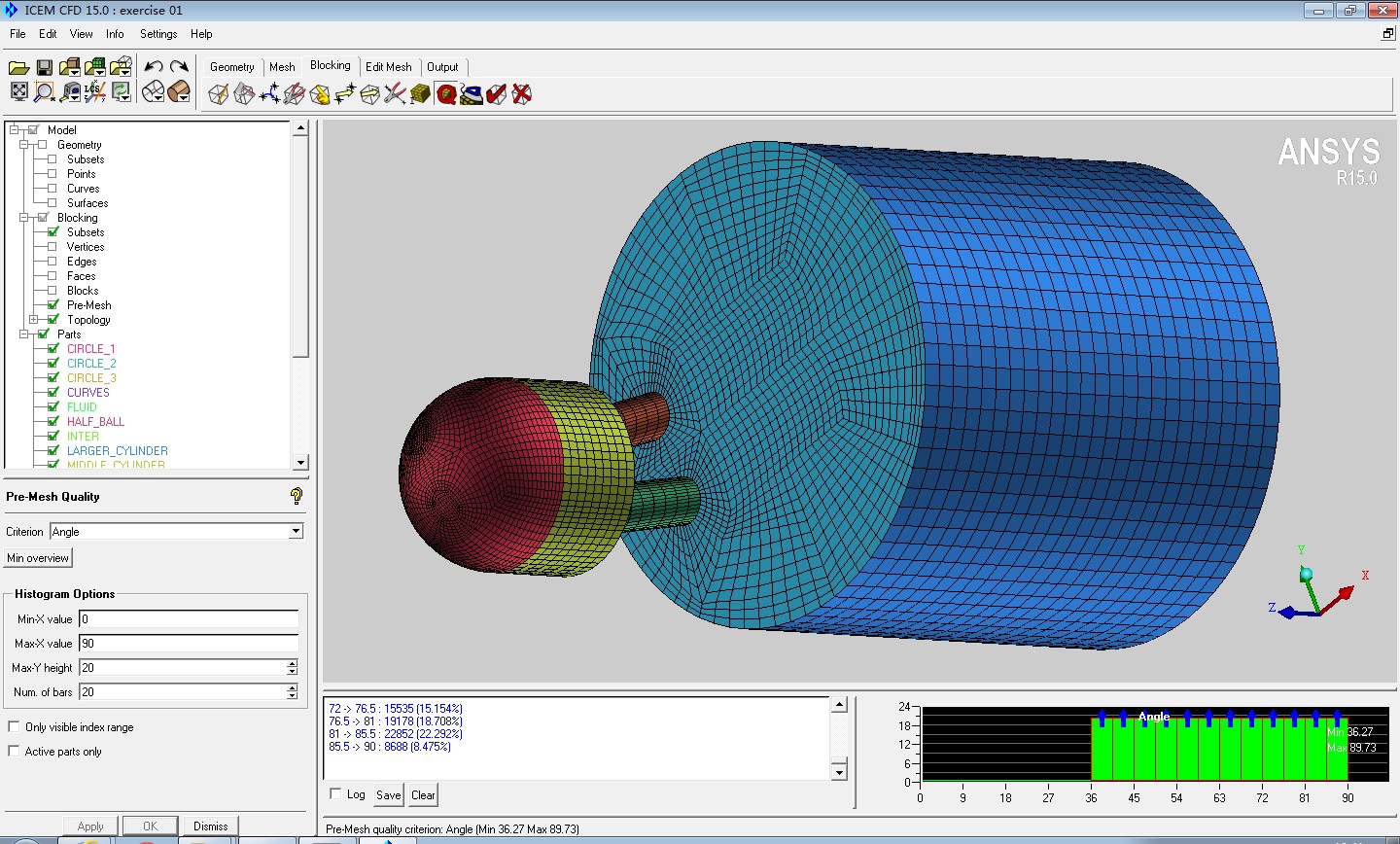

用ICEM CFD照葫芦自己画了一个差不多的几何模型，附上我的结果。这个网格还挺有意思的。

yjf11230301 · 发表于 2014-1-6 13:52:10

我该怎么同时发两张图片呢？
