求助ICEM！圆柱体底面开个圆孔，但不贯通，该如何画？

jc21abc · 发表于 2013-5-17 10:16:18

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

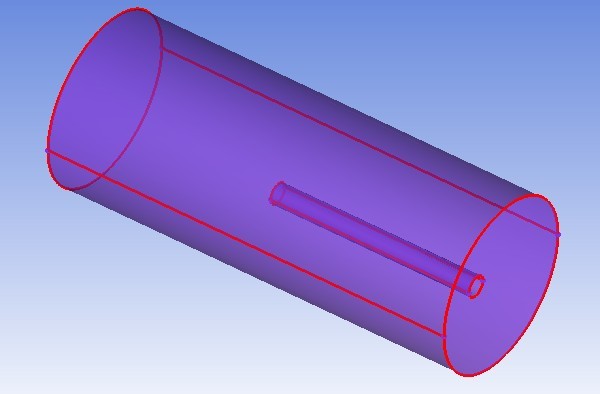

我先对孔表面进行o型向外剖分，然后删除块之后又对孔里面的那个面进行o型剖分，结果里面的面附近的网格质量好差，求大神指导！谢谢

5超7 · 发表于 2013-5-18 08:02:45

我来试试看！

5超7 · 发表于 2013-5-18 08:34:11

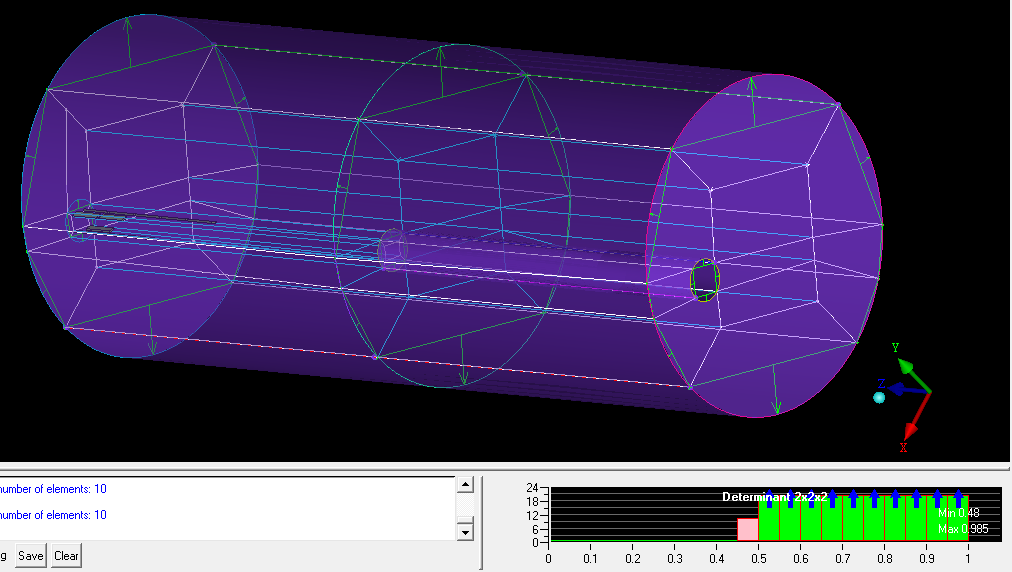

画好了，辅助线添加一下就好了

让心飞一会 · 发表于 2013-5-18 10:36:16

试了下

5超7 · 发表于 2013-5-18 11:33:13

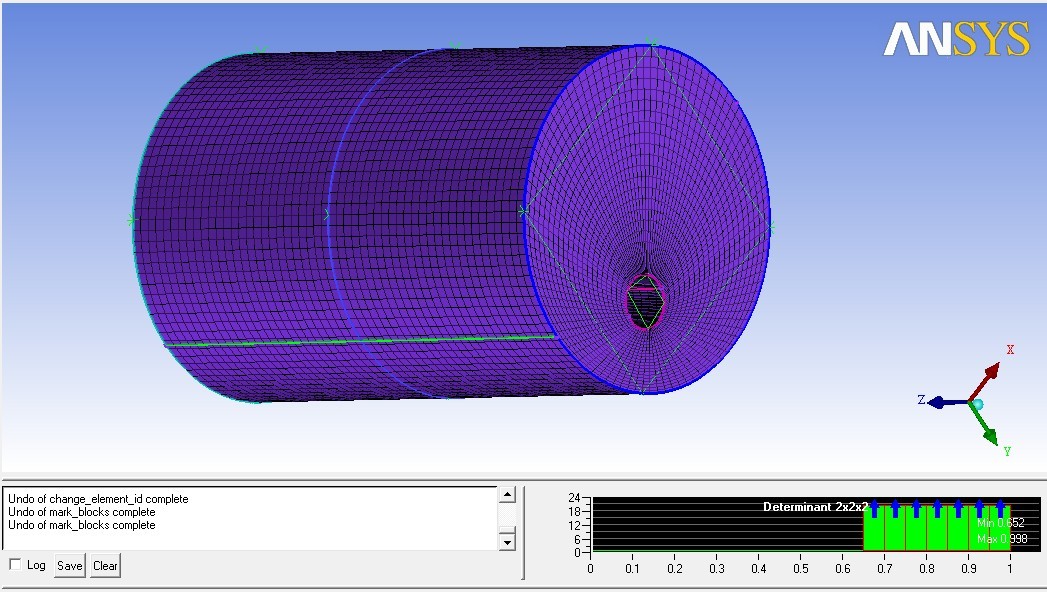

我知道你是怎么画的，o一下，然后将中间的正方形关联到圆上的把。。。最小角是多少？

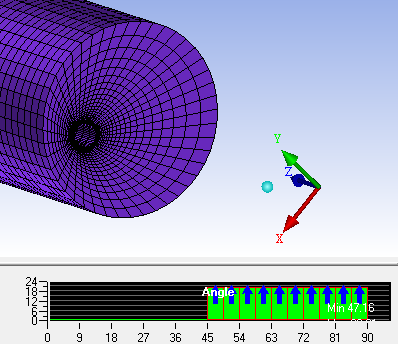

我画的网格，最小角是45

sulightning · 发表于 2013-5-19 15:59:00

漂亮

milaoshu · 发表于 2013-5-19 16:59:11

赞一个

superwang181818 · 发表于 2013-5-19 18:51:29

这，两个o型剖分啊，这个网格质量可以调到0.9以上

jc21abc · 发表于 2013-5-20 14:36:10

真心求指导，怎样添加辅助线呢？

jc21abc · 发表于 2013-5-20 14:36:45

画的真心好，求指导！

jc21abc · 发表于 2013-5-20 14:37:26

直接剖分？里面的面怎么处理呢？

小七工作室 · 发表于 2013-5-20 15:50:28

O网格切割掉那块就可以

jc21abc · 发表于 2013-5-20 16:26:45

直接对孔o型剖分吗？那大的圆柱体也不管？

nanlidani · 发表于 2013-5-20 17:30:40

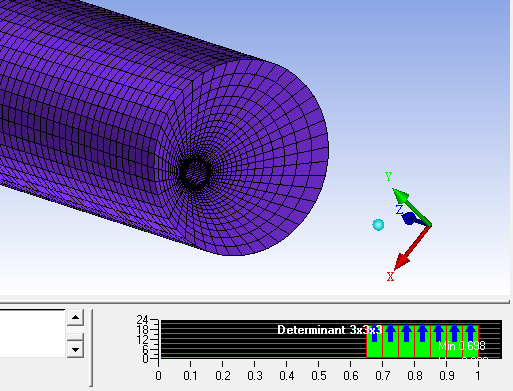

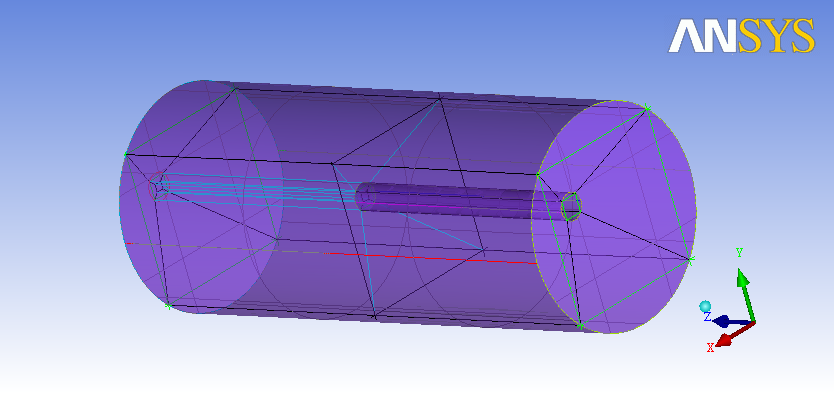

我也画了下，把孔挖掉了，网格质量不会很差啊

[ 本帖最后由 nanlidani 于 2013-5-20 17:33 编辑 ]

jc21abc · 发表于 2013-5-21 10:20:16

我琢磨出来了，谢了啊
