一个关于ICEM 划分网格出现的问题

realstoneman · 发表于 2012-4-27 22:41:33

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

求大神帮助，我接触ICEM不到半个月，有很多问题确实不懂，三天前照着一本ICEM的书学习，可是对照视频却还是发现一个问题，折腾了三天还是不知该如何解决，只好来请教各位大神了，望不吝赐教~
不胜感激~

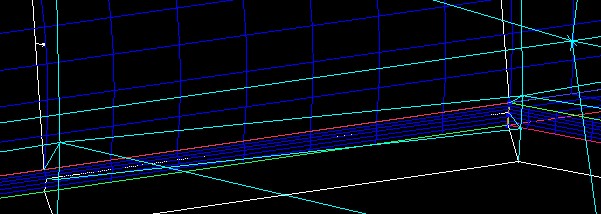

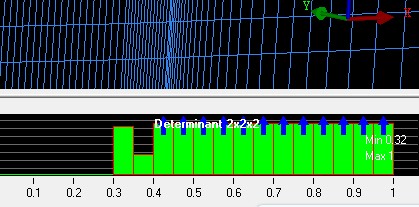

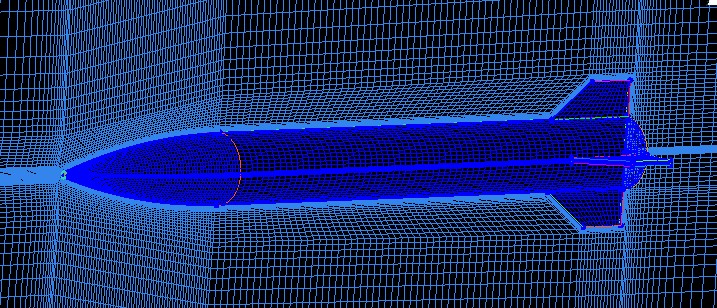

问题如附件，我在右边的那个垂直线上设置了5个节点，可是网格结果却如图，有一条线跑到下面那条去合并了一段距离，之后又分开了，但在合并的那段里面没有什么特殊的设置，而且我的模型是个对称的，另外一半一点问题都没有。实在不知如何解决。导入Fluent中显示负体积，望大神求助~

realstoneman · 发表于 2012-4-27 22:42:51

自己给自己顶一个，期盼得到各位的关注与帮助
我是黔驴技穷了，希望能学到东西
再次谢谢各位了

zhangwei520 · 发表于 2012-4-28 10:06:42

这种情况多数是关联的问题，建议照着优酷上流沙的视频先仿照着做几个，熟悉之后对拓补结构有了感觉再自己画些模型，自己去体会。我也是刚学三个月，有啥感受欢迎来我QQ交流，394150819

milaoshu · 发表于 2012-4-28 22:08:52

把你的文件发上来

milaoshu · 发表于 2012-4-28 22:09:08

把你的文件发上来

realstoneman · 发表于 2012-4-28 22:32:53

是上传那些文件啊？mesh文件好大啊

realstoneman · 发表于 2012-4-28 22:40:41

所有文件加起来有293M 您能否把邮箱或qq给我一个我传给您
真是万分感激我的邮箱 xuzhonghai@sjtu.edu.cn

realstoneman · 发表于 2012-4-28 22:45:20

您好我加你q了，感觉icem确实有点难入门我才学一阵子流沙的视频和qq我都加了，他的视频值得学习可是有些问题并没有暴露出来，自己在摸索中已经发现了一些问题实在是不知该如何解决所以才上来求助的，希望以后一起多多交流
我的qq 767029625

milaoshu · 发表于 2012-4-29 22:18:47

问题已经解决，个人认为有几个方面的问题，第一模型建立的精度很低，你可以看看你的弹翼弹身链接地方的缝隙有多大；第二你关联的时候一定要细致，该点到线上，面上的点就把它点上去；第三比较长的弧面做关联最好中间切几刀，保证很好的过渡；第四，能尽量减少块的时候尽量少切块网格质量还能提高自己琢磨吧

[ 本帖最后由 milaoshu 于 2012-4-29 22:20 编辑 ]

realstoneman · 发表于 2012-4-29 22:58:44

真的是非常感谢您，您说的弹翼弹身缝隙是通过surface来观察么？我直接用了那本书带的光盘的模型，没有去注意这一块，看来以后要多注意；还有就是您说的点到线、面上的点的关联，我记得当时是因为有几个点（vertex）是在curve的中间，没法去关联啊，curve上的点我都关联起来了，还望明示啊~（抱歉我比较愚钝）；您说的中间切几刀是说切割block还是说模型的surface？
真的是麻烦您了，但是我确实是有很多问题没弄明白
再次表示真诚的感谢~

milaoshu · 发表于 2012-4-29 23:12:13

缝隙通过suface的实体可以放大观察最好再导入模型是用软件自带的修复工具进行修复有关关联具体可参考help文件中间切几刀当然是切block了

realstoneman · 发表于 2012-4-29 23:45:05

真的是非常感谢，我再尝试着自己来做一做
真是麻烦您了~
