求助圆管道侧面开口怎么画结构化网格

a8882341 · 发表于 2012-4-10 12:18:35

您需要登录才可以下载或查看，没有账号？注册

x

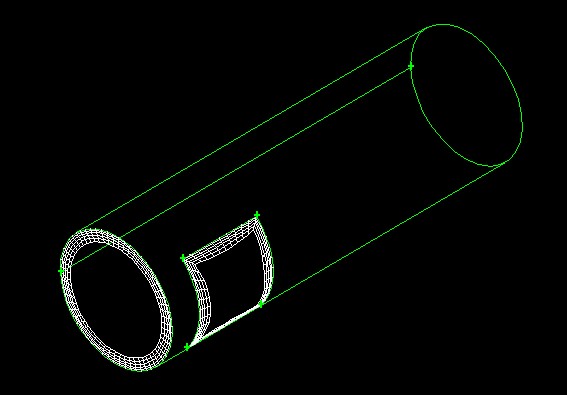

一个圆柱体管道，圆柱面开一口怎么画结构化网格？

[ 本帖最后由 a8882341 于 2012-4-18 10:57 编辑 ]

a8882341 · 发表于 2012-4-10 12:23:26

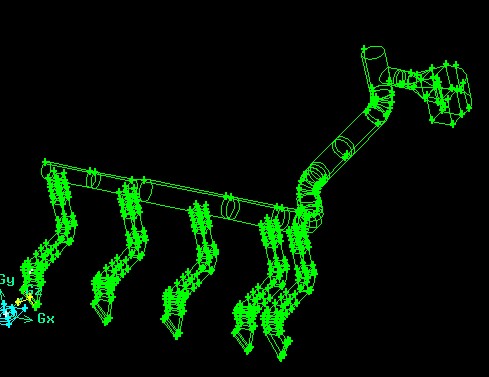

我画的是电厂烟风管道局部图，不知道该怎么画网格，用T-grid可以画，同时也想问问用T-grid画出的网格精度高吗？

a8882341 · 发表于 2012-4-10 12:41:10

dbs文件已上传，希望高人可以指导我画出个漂亮的网格。谢谢啦。

浪子轻狂 · 发表于 2012-4-10 13:27:29

不难，但比较烦，如果想gambit画，要求有比较高的分区技巧。你想让别人帮你画，起码把模型先处理一下吧，那么多补丁似的小面，还让人帮你处理啊？

a8882341 · 发表于 2012-4-10 13:48:02

终于等到你了浪子，哈哈，补丁处的是一些阀门，所以隔开了，看上去一节一节的。还有fluent做模拟的时候如果有阀门的地方压损怎么处理？是将管道分成一节一节的模拟还是整体模拟？整体模拟是否可以在局部设置一个压损？

a8882341 · 发表于 2012-4-10 13:49:14

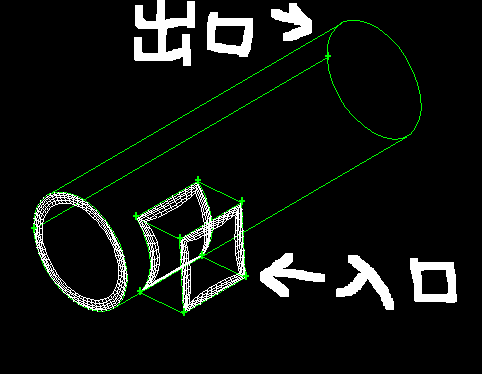

你能帮我画一下前两个图的网格吗？其它我自己画，就是管道与管道侧向连接的时候我不是很会画。

浪子轻狂 · 发表于 2012-4-17 14:02:55

那个容易，你上个模型图上来，把网格密度分布说一下，一会就画好。

a8882341 · 发表于 2012-4-19 08:52:42

图已经加到帖子里了，画好后传我邮箱吧，xiaotian870716@163.com，谢谢了
