教你用gambit划分三通管六面体网格

浪子轻狂 · 发表于 2011-10-8 09:34:55

您需要登录才可以下载或查看，没有账号？注册

x

国庆前就想着开个帖子，国庆玩的很疯，给忘记了，现在补上。发现坛子里很多网友还在使用gambit软件，也有不少对三通管的划法存在疑问，今天开个帖子专门讨论一下三通管六面体网格的gambit画法。

[ 本帖最后由浪子轻狂于 2011-10-8 12:42 编辑 ]

浪子轻狂 · 发表于 2011-10-8 21:33:33

在合适的地方建立三个相互垂直的圆面，并用这三个圆面分割大的1/4圆柱，这三个圆建在哪个地方合适？希望大家多做练习自己摸索。懒惰不是错，动动手就能整明白的小case也懒得做就是你的不对了。

[ 本帖最后由浪子轻狂于 2011-10-8 13:44 编辑 ]

seaharrier · 发表于 2011-10-8 10:31:18

顶一下浪子，

总是惠人无数

5超7 · 发表于 2011-10-8 11:02:41

顶一下，浪子大哥的gambit没话说，就是比我们要高出N个境界

madongdong · 发表于 2011-10-8 14:48:00

膜拜浪子！

2005011lcj · 发表于 2011-10-8 15:59:34

友情支持一下

浪子轻狂 · 发表于 2011-10-8 20:43:02

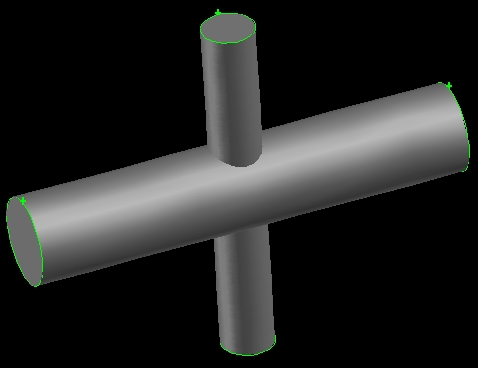

先画两个圆柱体，如下图

[ 本帖最后由浪子轻狂于 2011-10-8 12:44 编辑 ]

浪子轻狂 · 发表于 2011-10-8 20:47:15

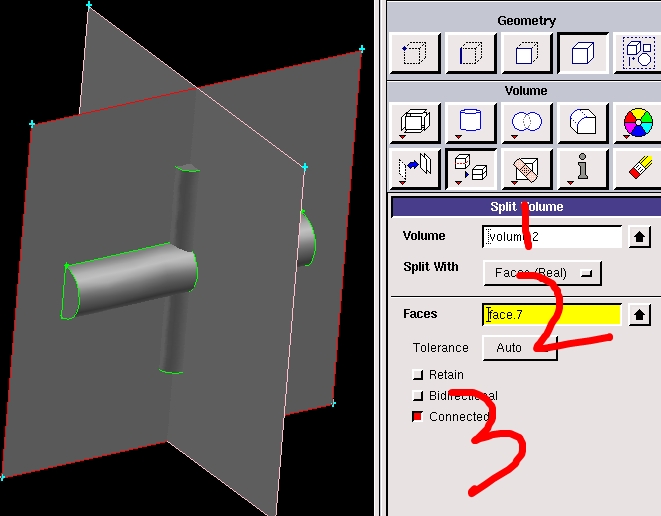

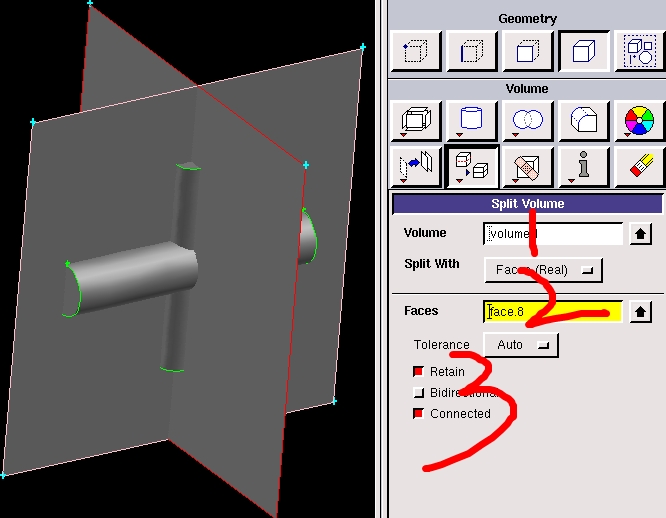

新建两个相互垂直的平面，用这两个面分割已经建立的大圆柱，并保留分割面

[ 本帖最后由浪子轻狂于 2011-10-8 12:55 编辑 ]

浪子轻狂 · 发表于 2011-10-8 20:56:39

继续用这两个面分割小圆柱，由于后面已经用不到这两个面，所以无需保留。

[ 本帖最后由浪子轻狂于 2011-10-8 12:58 编辑 ]

onebyte · 发表于 2011-10-8 20:57:17

也学习一下，另外，浪子，把你如何控制结构网格质量的经验分享一下吧

浪子轻狂 · 发表于 2011-10-8 21:00:35

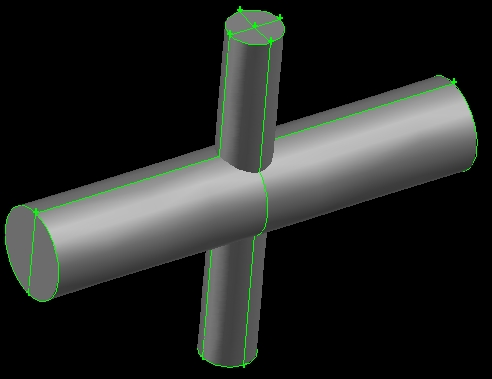

两次分割后，效果如图所示

[ 本帖最后由浪子轻狂于 2011-10-8 13:02 编辑 ]

浪子轻狂 · 发表于 2011-10-8 21:08:43

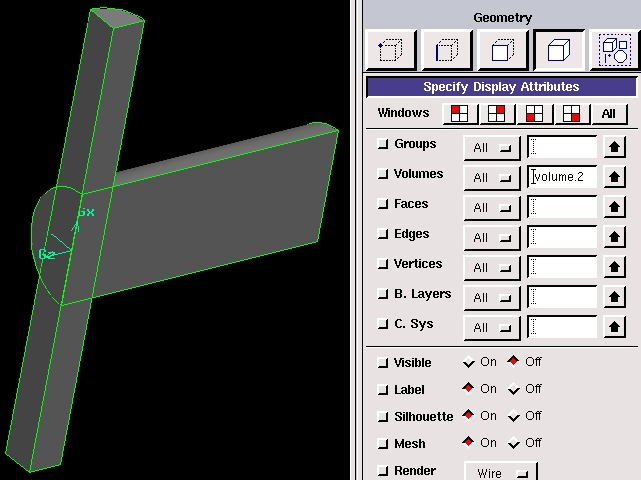

鉴于三通为对称结构，我们取1/4结构划分网格，能更清晰的看到分区的详情，其余的3/4画法以此类推。隐藏3/4结构（不知道如何隐藏的筒子们牺牲半小时泡妞时间补补课），只显示1/4待画实体。

[ 本帖最后由浪子轻狂于 2011-10-8 13:11 编辑 ]

浪子轻狂 · 发表于 2011-10-8 21:15:43

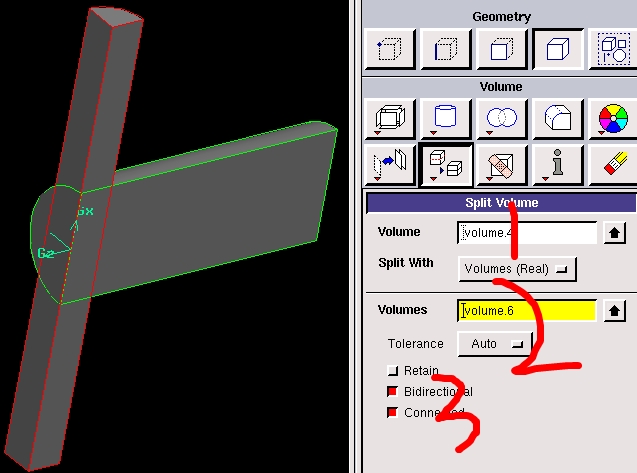

这个结构还不是我们想要的结果，刚好再做一次split操作，结合前面两次分割，细心的同志可以发现，split下面的三个选项我们全部都用了，每一项什么含义，都明白了吧。你还不明白？那你自己用头撞豆腐去算了，我都不惜说你

[ 本帖最后由浪子轻狂于 2011-10-8 13:17 编辑 ]

onebyte · 发表于 2011-10-8 21:16:09

还要把大圆柱再分割一次

onebyte · 发表于 2011-10-8 21:18:35

小圆柱两端用COOPER，大圆柱也用COOPER。不知道网格质量如何？

浪子轻狂 · 发表于 2011-10-8 21:19:36

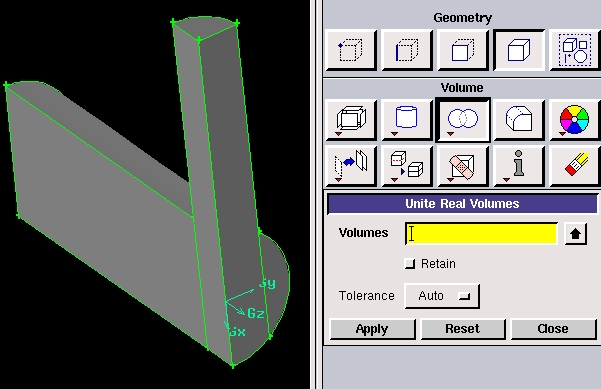

删除一个无用的体，合并两个相连的体，得到想要的1/4三通结构。你不知道咋合并？我强烈建议站长把你的常住户口从流体中文网迁走。

[ 本帖最后由浪子轻狂于 2011-10-8 13:29 编辑 ]
