fluent后处理-如何做出切面后面有实体，前面没有实体

a2883524 · 发表于 2011-7-2 16:16:12

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

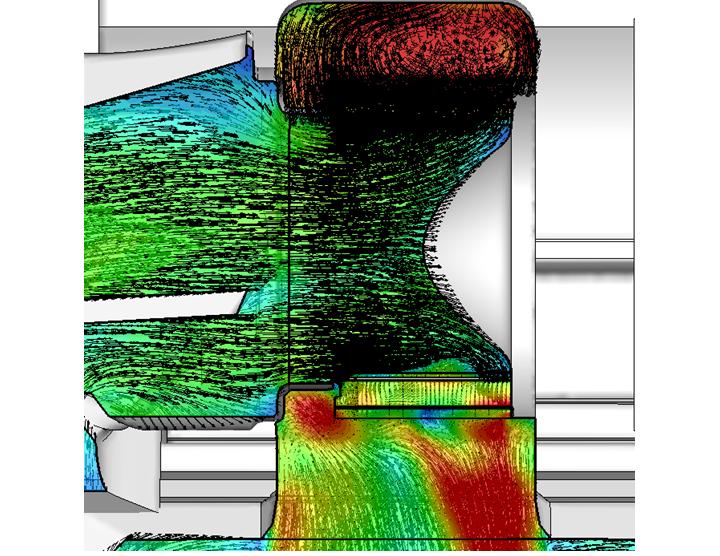

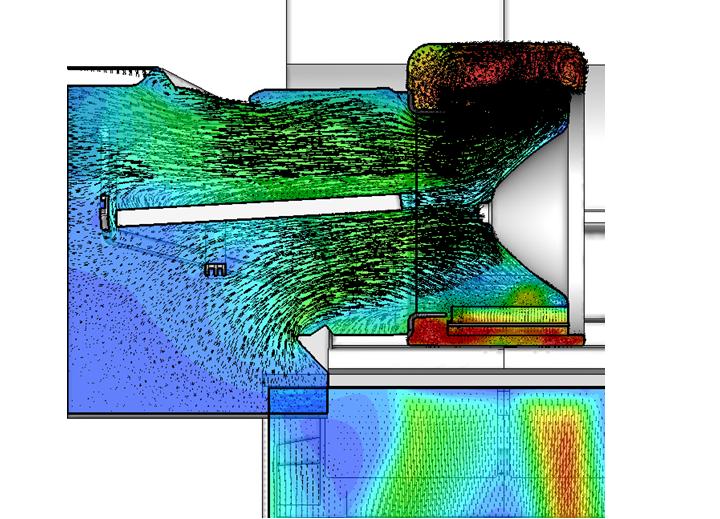

具体见下图所示，这是高手做的切面矢量叠加云图的效果。其切面叠加云图的效果还好做，就是不知道他怎么做到的切面后面的实体背景存在，而切面前面的实体不见了。我琢磨了很久也没有想到办法做出这样的效果来。
不知道fluent能否做出这样的效果来？如果能做出来，该怎么做呢？请高手们指导！
如果不能做出这样的效果，不知道用什么软件能做出这种效果呢？该怎么做呢？

xrs333 · 发表于 2011-7-2 16:30:07

a2883524 · 发表于 2011-7-2 18:11:00

ps不是很不方便？如果一个项目几百张图片都是这么ps出来岂不是很费时间？

wuming2723628 · 发表于 2011-7-2 18:55:10

貌似这个是tecplot做出来的，fluent应该也可以。

xrs333 · 发表于 2011-7-3 09:15:35

但是如果用fluent，不是流道的结构部分怎么显示啊。
一个项目没必要出那么多这种图吧，一两张够了吧。

a2883524 · 发表于 2011-7-3 11:34:42

是流道的结构。显示的多少是根据研究对象不同决定的，要说明问题有多有少，不好说。
但是ps的方法确实不行，我觉得。

xrs333 · 发表于 2011-7-3 11:52:32

用display -> scene......

a2883524 · 发表于 2011-7-3 14:31:31

用display -> scene......
这个里面不好显示，我在里面弄了很久。
只有吧所有的面都定义不同的名字的话，可能会有办法。
我觉得tecplot可能有用，不知道wuming2723628有没有更好的建议？

a2883524 · 发表于 2011-7-8 21:37:30

没人回复呀?伤心呀。。。

2005011lcj · 发表于 2011-7-8 21:41:11

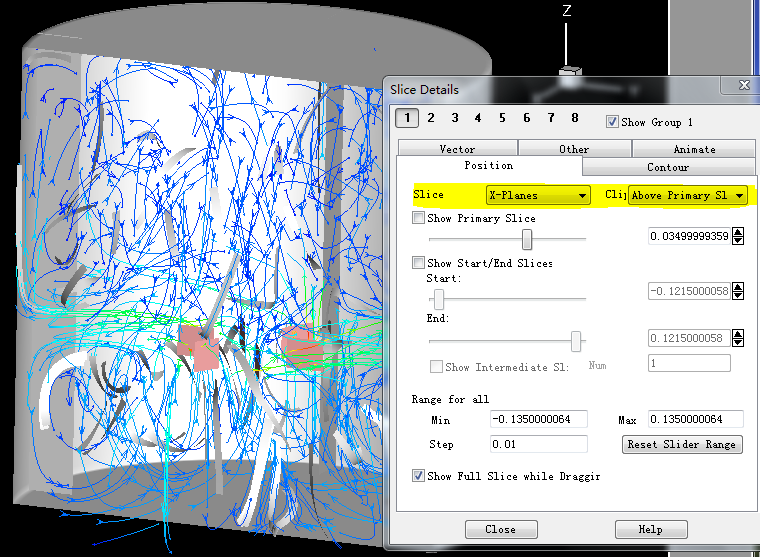

tecplot 切片就可以了，注意下图的荧光标记。

[ 本帖最后由 2005011lcj 于 2011-7-8 21:44 编辑 ]

a2883524 · 发表于 2011-7-12 19:30:04

非常感谢！
麻烦问下你用的哪个版本的tecplot？

2005011lcj · 发表于 2011-7-13 20:38:46

tecplot 360

a2883524 · 发表于 2011-7-26 13:15:02

原帖由 2005011lcj 于 2011-7-8 13:41 发表

 登录/注册后可看大图

tecplot 切片就可以了，注意下图的荧光标记。

麻烦问下高手，如你给的图的矢量动画tecplot360怎么做？我琢磨了很久也没有琢磨出来，请高手指点。。
