教你用gambit划分三通管六面体网格

onebyte · 发表于 2011-10-10 20:40:33

原帖由 5超7 于 2011-10-9 22:02 发表

 登录/注册后可看大图

这是size changed的

我个人感觉这样的网格已经足够用了。
我的那个网格Aspect Ratio都到了50左右了，算下来一样很好的收敛。Size Changed也是离谱的高。只有一个Skewness上限在0.7。

你先算算看

5超7 · 发表于 2011-10-11 07:24:11

我最终的目的是画四喷嘴，用gambit怎么分区好呢

evelynzeng · 发表于 2011-10-26 16:24:01

谢谢，大哥的无私分享，以后多学习争取以后能帮助别人

xiaodiancai · 发表于 2011-10-28 11:05:23

原帖由 浪子轻狂 于 2011-10-8 21:33 发表

 登录/注册后可看大图

在合适的地方建立三个相互垂直的圆面，并用这三个圆面分割大的1/4圆柱，这三个圆建在哪个地方合适？希望大家多做练习自己摸索。懒惰不是错，动动手就能整明白的小case也懒得做就是你的不对了。

反复试了，四分之一圆柱总是多出来一小部分！本人新手，求浪子指教！

ziyunujs · 发表于 2011-12-14 09:32:26

十分感谢！！！

yuanbao · 发表于 2011-12-21 15:28:19

thanks 浪子

让心飞一会 · 发表于 2012-3-25 12:40:28

相当泪流满面啊~~浪子大哥威武！！学习的榜样啊~~

让心飞一会 · 发表于 2012-3-26 20:51:06

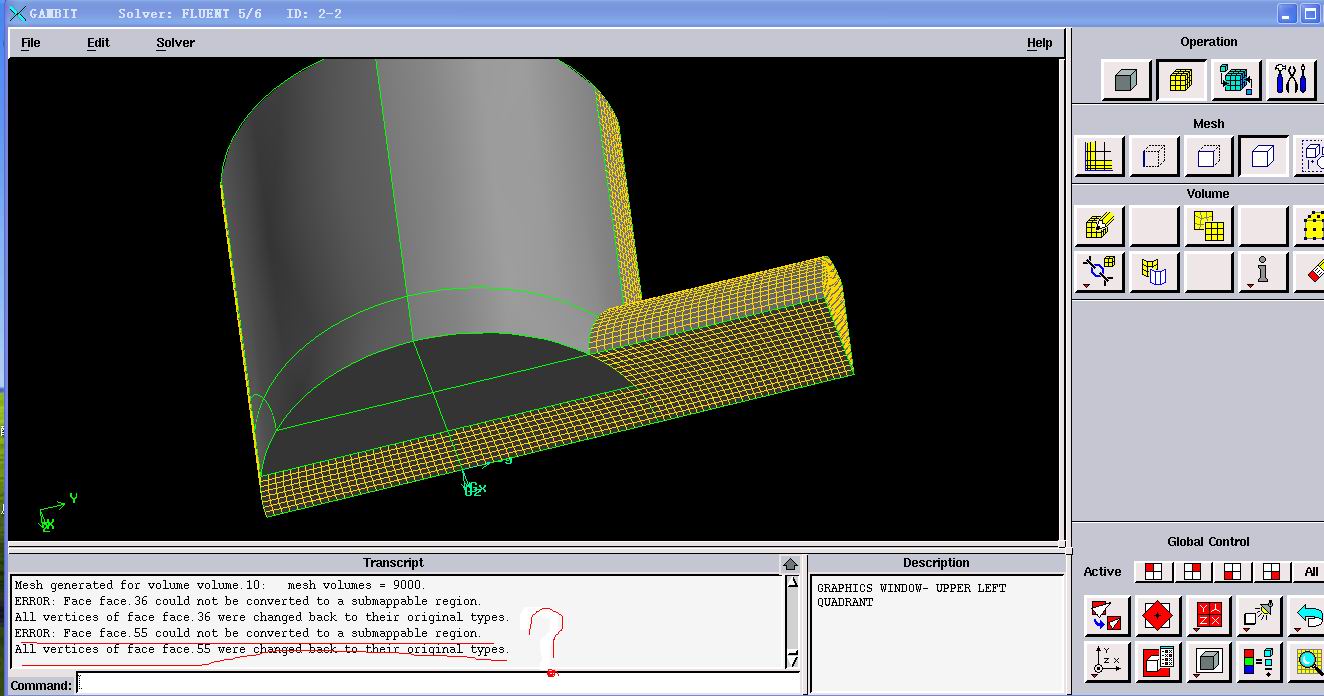

我在按照浪子大哥的做了下，怎么在1/4大圆柱划分网格的时候只出现下半部分画了网格？？这是怎么回事？？急求浪子大哥及其他高手帮忙解决下~~~

浪子轻狂 · 发表于 2012-3-26 21:14:46

我做的教程已经足够详细了，比着做都做不出来的童鞋真该补补课花点时间看看帮助手册了，就不一一回复了。

[ 本帖最后由浪子轻狂于 2012-3-26 13:16 编辑 ]

让心飞一会 · 发表于 2012-3-26 22:00:30

我就是按你的步骤做的，不知道那地方出问题了？请赐教啊~~谢谢~~

rolin212 · 发表于 2012-3-27 20:50:11

好贴

rolin212 · 发表于 2012-3-27 21:48:02

最后用镜像复制链接网格就可以把剩余的3/4给搞定，相对于按此法再画之，这样比较简单的

rolin212 · 发表于 2012-3-27 22:04:40

想问问，这图中数据怎么来的啊？呵呵

5超7 · 发表于 2012-3-27 22:12:08

什么数据？

rolin212 · 发表于 2012-3-28 08:08:21

就是你回帖的28楼里QQ截图中的，from valve， to value ， count in range ……这些数据。
