请大家看看我的三维网格分区域划分问题

a2883524 · 发表于 2012-10-20 12:58:55

这个中间圆柱的上下source拓扑结构不一致，不能用cooper划分。

5超7 · 发表于 2012-10-20 13:12:03

原帖由 a2883524 于 2012-10-20 12:58 发表

 登录/注册后可看大图

这个中间圆柱的上下source拓扑结构不一致，不能用cooper划分。

用ICEM块怎么切好呢！我切了一下，但是网格质量很不好！

cumtlsf · 发表于 2012-10-20 19:50:50

用面split体后，中间圆柱体的左端面是一个大圆环，而右端面是一个圆面减去两个小圆面，我不知道怎么去划分中间的圆柱体

hcl123love · 发表于 2012-10-20 20:19:59

确实不能cooper 不行的话用interface吧或者四面体网格

5超7 · 发表于 2012-10-20 20:22:52

原帖由 hcl123love 于 2012-10-20 20:19 发表

 登录/注册后可看大图

确实不能cooper 不行的话用interface吧或者四面体网格

这个结构我用ICEM都画不好呢！
兄台能不能出手帮忙一下？
难道是我ICEM学的不好？

hcl123love · 发表于 2012-10-20 20:36:15

我也画不好 icem我不会用

试着再把那个圆柱分区细了点也没成功

5超7 · 发表于 2012-10-20 21:39:55

原帖由 hcl123love 于 2012-10-20 20:36 发表

 登录/注册后可看大图

我也画不好 icem我不会用试着再把那个圆柱分区细了点也没成功

这个模型用interface绝对可以搞定！
我ICEM搞不定这个模型！o起来太麻烦了

cumtlsf · 发表于 2012-10-21 08:40:39

用interface是什么意思，是设置边界条件吗，怎么在划分网格时使用？小弟初学者，请你说说大体的步骤？

hcl123love · 发表于 2012-10-21 09:49:34

5超7不是和你说了么？

cumtlsf · 发表于 2012-10-21 10:13:29

我试了下，没成功，分割后总是存在环形面，那么要对哪两个面设置interface啊?

waiwaishaoye · 发表于 2012-10-21 14:27:32

你可以掏一个圆台，之后再cooper

5超7 · 发表于 2012-10-21 14:56:19

原帖由 waiwaishaoye 于 2012-10-21 14:27 发表

 登录/注册后可看大图

你可以掏一个圆台，之后再cooper

这都可以啊！这样的分区我没想到，你圆台的上平面可以是左边圆柱的交接面，但是圆台的另一面怎么和右边的两个小圆柱的交界面衔接呢？

hcl123love · 发表于 2012-10-21 18:13:42

没看明白能说的具体点不

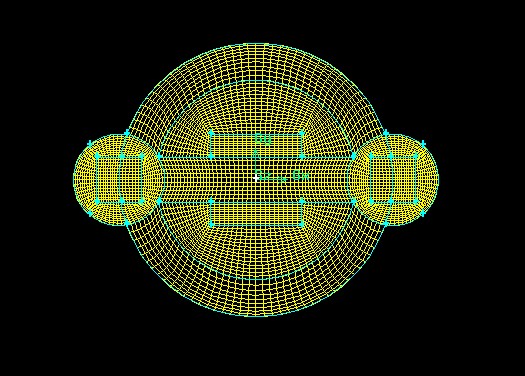

waiwaishaoye · 发表于 2012-10-21 20:13:23

我后来具体的画了下那不行我就拆分了个图有点费事

5超7 · 发表于 2012-10-21 20:49:26

原帖由 waiwaishaoye 于 2012-10-21 20:13 发表

 登录/注册后可看大图

我后来具体的画了下那不行我就拆分了个图有点费事

看起来分块有点复杂。
不过你还别说，这个模型虽然结构简单，gambit和ICEM画起来都挺非事情
