GridPro创建2D曲面

jia2010 · 发表于 2013-9-2 18:09:46

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有账号？注册

x

Gridpro在生成网格中，往往需要用内部面来控制网格质量，消除奇异点，控制拓扑等等吧，反正就是我们需要创建合适的内部面，但是有些内部面我们在三维软件中不容易创建，而在Gridpro中可以很轻松的创建曲面
下面我们举例教大家怎么创建曲面
打开软件界面，

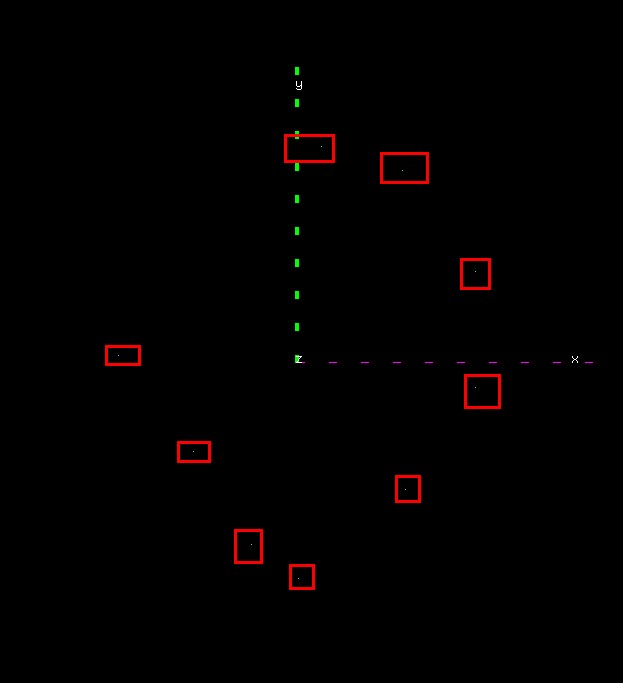

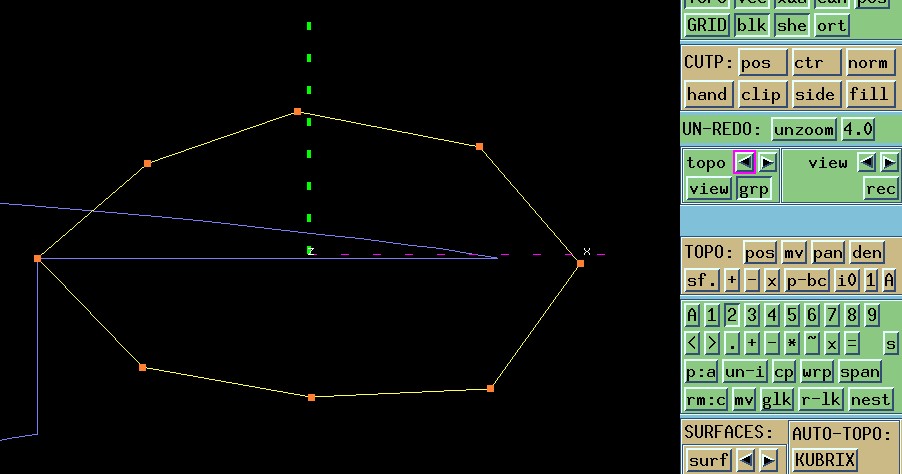

1，然后布置拓扑点，如下图

2 将这些拓扑点连接

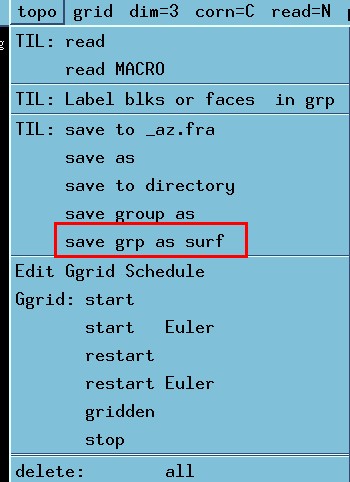

3将上述拓扑点放在一个拓扑组里面，然后点击topo下面的

4 选择保存的曲面的名字

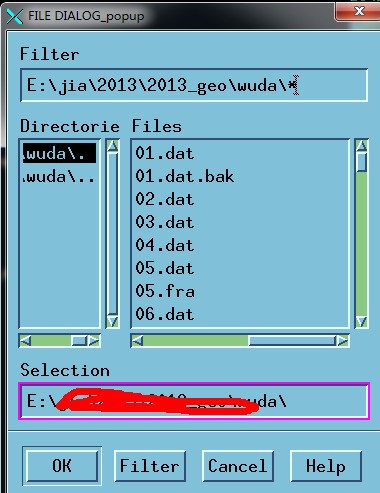

5导入几何模型

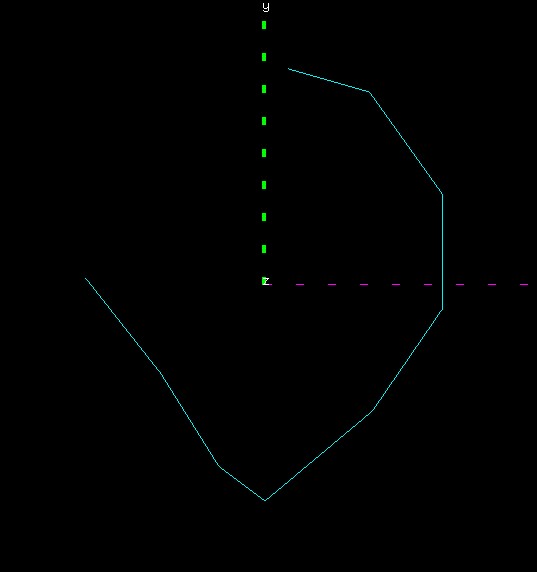

从图5中可以看到，导入几何后发现，都是一些点，这里大家应该看到，几何点的位置与我们刚才创建的拓扑点相对应。下面我们改变视图模型，这样就能看到拓扑点创建的曲线了

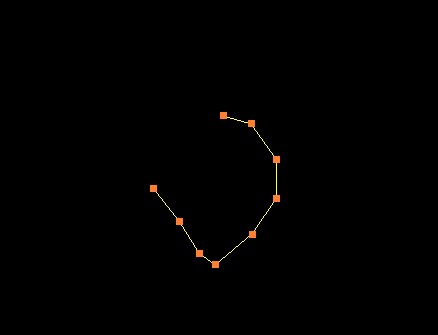

6改变视图模式

7线图

从上图可以看到Gridpro创建曲线还是很方便的，曲线弯曲的程度（曲线的光滑程度与创建拓扑有较大的关系，）而且曲线的形状弯曲由我们布置的拓扑点决定。

[ 本帖最后由 jia2010 于 2013-9-2 18:32 编辑 ]

a582234617 · 发表于 2013-9-2 18:44:29

如果内部面不是很光滑，就像你这个图一样，会不会影响网格质量？

milaoshu · 发表于 2013-9-2 19:54:24

我觉得有影响但是不会很大

jia2010 · 发表于 2013-9-3 08:27:22

做曲面当然是想光滑一点，当然这里主要就是用拓扑点来控制，弯曲的地方，多布置一些拓扑，就能更好的控制曲线的光滑程度，我这里就是告诉大家怎么在gridpro中创建我们需要的曲线

start01981 · 发表于 2013-9-3 12:48:04

可以用命令把曲线弄光滑

a582234617 · 发表于 2013-9-4 12:44:17

什么命令，怎么用呢？

a582234617 · 发表于 2013-9-4 19:57:12

内部面不光滑的地方网格很难看，还是光滑点好，手工做太多拓扑点比较麻烦，用命令怎么做呢，很期待啊

start01981 · 发表于 2013-9-5 14:48:11

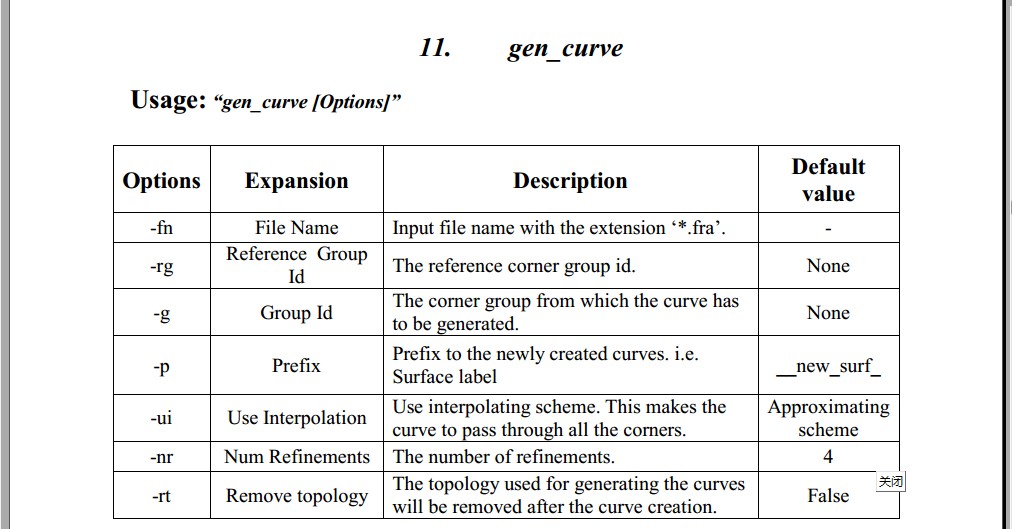

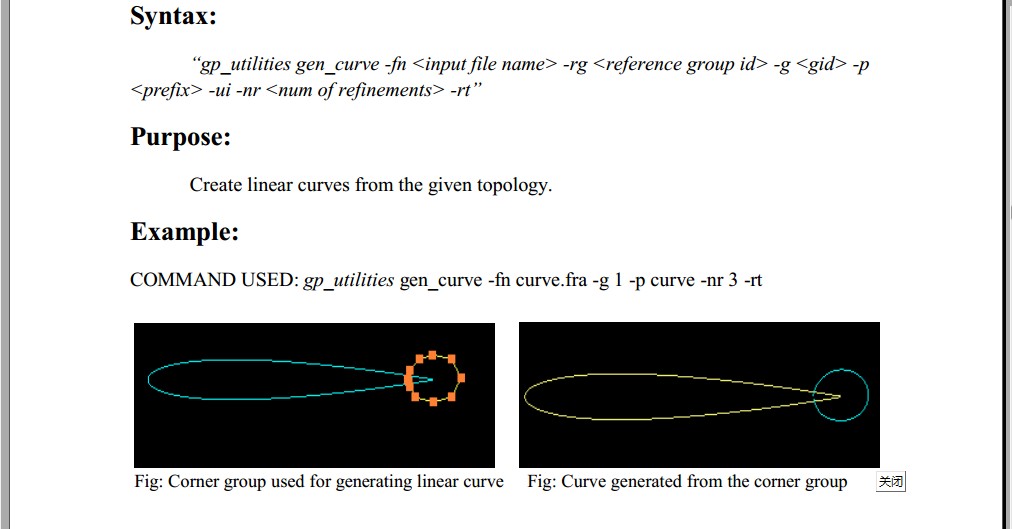

试试这个

a582234617 · 发表于 2013-9-5 15:14:46

这是gp_utilities里的命令，我的怎么好像没有这个功能？

a582234617 · 发表于 2013-9-11 07:28:30

generate_linear_curves可以实现同样的功能。
只是这个命令没有 -fn 这个选项，这怎么用呢？

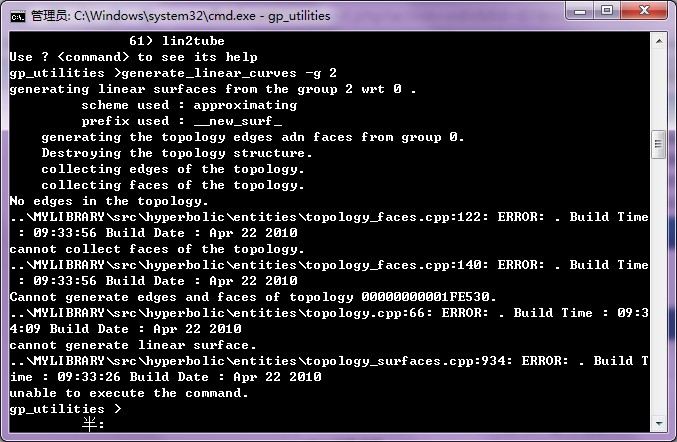

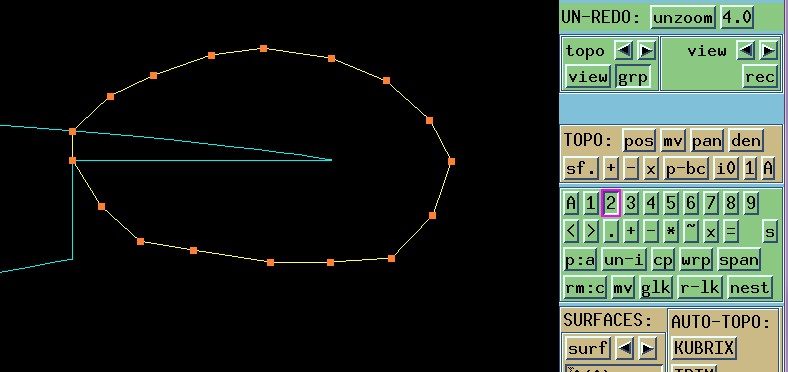

例如：我试着打开a01.fra，添加了一个圆环拓扑，加入2组，在当前文件夹的DOS下输入：gp_utilities generate_linear_curves -g 2，执行不了

[ 本帖最后由 a582234617 于 2013-9-11 07:31 编辑 ]

jia2010 · 发表于 2013-9-12 08:30:24

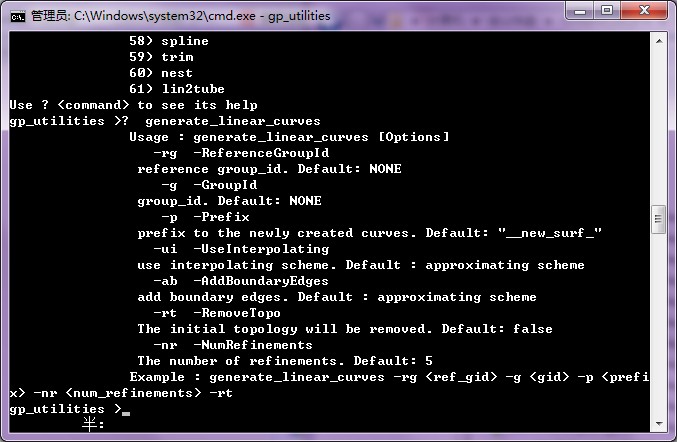

首先在DOS窗口输入gp_utilities

然后输入

最后又这个命令的使用说明，你可以看看

[ 本帖最后由 jia2010 于 2013-9-12 08:33 编辑 ]

a582234617 · 发表于 2013-9-12 08:45:48

没有 -fn 这个选项，GP怎么知道我要在那个文件里执行命令？
我尝试方法：打开当前文件，2组里放好一圈拓扑，执行命令，unsuccessful
附文件

[ 本帖最后由 a582234617 于 2013-9-12 08:51 编辑 ]

start01981 · 发表于 2013-9-12 09:31:46

申请5.5版吧

a582234617 · 发表于 2013-9-12 09:46:03

呵呵，为了一个功能，没有这个必要吧
